emcal Foliennoppensystem 30-2mm + 11mm

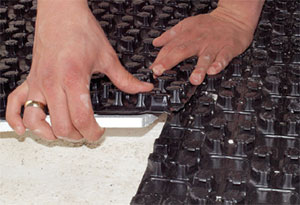

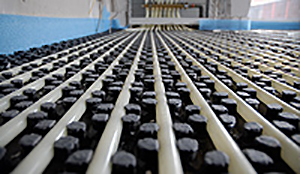

Die emcal Foliennoppenplatte in 30-2mm und 11mm werden durch eine sichere Noppen-Überlappungstechnik miteinander verbunden. Sie schaffen eine Zwangsrohrführung eine optimale Rohrverlegung. Eine Diagonalverlegung ist ohne Zusatzhalter möglich.

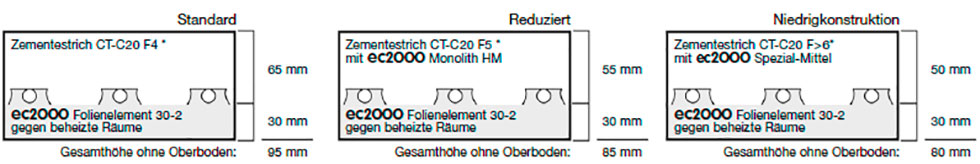

Foliennoppenplatte 30-2mm

  • Systemplatte besteht aus Folienelement mit Wärme- und Trittschalldämmung. Beide Komponenten sind aus Polystyrol (PS) gefertigt.
  • für Rohrdurchmesser 14-17 mm geeignet
  • Verlegeabstände: 5 / 10 / 15 / 20 / 25 / 30 cm
  • Anwendungsbereich nach DIN 4108-10: DES, sg
  • Nenndicke dL: 30mm
  • Zusammendrückbarkeit c: 2 mm
  • Verkehrslast: 5 kPa/m²
  • Trittschallverbesserungsmaß: 28 dB
  • Wärmedurchlasswiderstand: 0,75 m²K/W
  • Steifigkeitsgruppe: 30
  • Baustoffklasse nach DIN 4102-1: B2

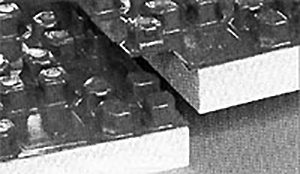

  • Noppen-Überlappungs-Technik
  • Feuchteschutz durch Folie (PS) gem. DIN 18560
  • Nutzmaß (Länge x Breite: 1400 x 800 mm
  • Nutzsfläche: 1,12 m²

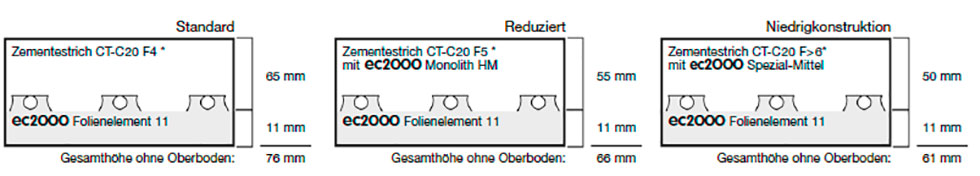

Foliennoppenplatte 11 mm

Die Foliennoppenplatten mit 11mm Wärmedämmung sind für
höhere Belastungen als die Noppenplatte 30-2mm einzusetzen, jedoch sind zusätzliche Wärme bzw. Trittschallmaßnahmen zu berücksichtigen.
  • Systemplatte mit nur 11mm Wärmedämmung bestehend aus Folienelement mit Wärmedämmung, beide Komponenten sind aus Polystyrol (PS) gefertigt.
  • für Rohrdurchmesser:14-17 mm
  • Verlegeabstände: 5 / 10 / 15 / 20 / 25 / 30 cm
  • Anwendungsbereich nach DIN 4108-10: DEO
  • Foliennoppensystem
  • Nenndicke dL: 11mm
  • Nutzlast: 60 kPa/m²
  • Wärmedurchlasswiderstand: 0,314 m²K/W
  • Baustoffklasse nach DIN 4102-1: B2
  • Noppen-Überlappungstechnik
  • Feuchteschutz durch Folie (PS) gem. DIN 18560
  • Nutzmaß (Länge x Breite: 1400 x 800 mm
  • Nutzsfläche: 1,12 m²
  • Die Foliennoppenplatten in 11mm können höhere Verkehrslasten, z. B. Lagerräume oder Ausstellungshallen, aufnehmen.

    Zusatzdämmplatten gem. EnEV sind notwendig!
