Programmerweiterung emcal Verteilerstationen

Verteilerstationen mit eingebauter Klemmleiste 230 V und verdrahteten Stellmotoren

Alles drin ab Werk!  „fix und fertiger“ Einbau der Verteiler, Klemmleiste und Stellmotore im Schrank einschl. Verdrahtung.

Ab sofort können wir Ihnen unsere vorgefertigten Verteilerstationen projektbezogen auch mit eingebauter Klemmleiste und verdrahteten Stellmotoren in 230 V vormontiert und innerhalb von nur 3 – 5 Werktagen liefern. Möglich macht es die neue emcal Basiseinheit Typ „Switch“. Eine nachträgliche Zuordnung der Stellantriebe zu den Raumthermostaten ist durch einen Drehschalter möglich. Die Umschaltung der Zonen ist auch unter Spannung kein Problem.

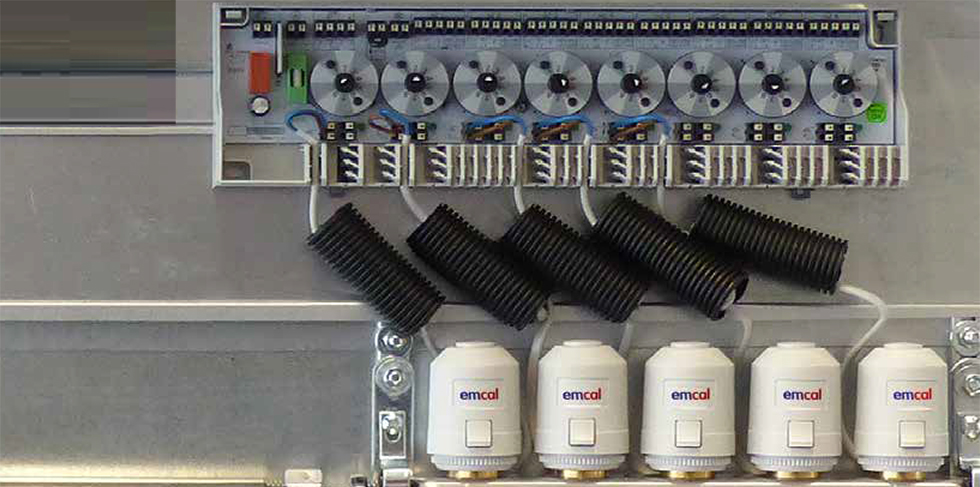

Eigenschaften der neuen Klemmleiste 230 V „Switch“:
• Umschaltung Heizen/Kühlen
• Nachtägliche Zuordnung von Stellmotoren zu den Raumregler möglich
• Pumpenanschluss
• Einhaltung aller Normen und Zulassungen
• Eingang Taupunktwächter
• LED-Anzeige
• Bis zu 8 Zonen max. 16 Stellantrieben

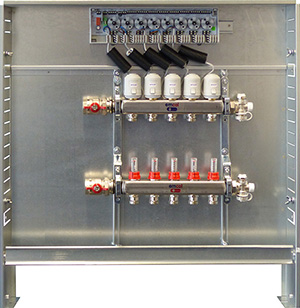

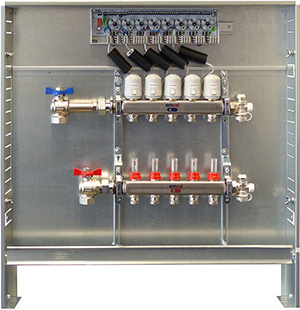

1. Einbauvariante

Verteiler, Schrank, Kugelhahn-Set, Klemmleiste 230 V „Switch“ und Stellmotore.

  • Edelstahlverteiler 1“ von 2 bis 13 Gruppen
  • Entleerungs- und Entlüftungs-Set
  • Verteilerschrank in AP- oder UP, Farbe: weiß, RAL 9016
  • Kugelhahn-Set 1“ in Durchgangsform. Gegen Mehrpreis auch
    in Eckausführung mit Anschluss von unten.
  • Klemmleiste „Switch“ 230 V für bis 8 Zonen (Raumregler) über
    8 Zonen sind zwei Klemmleisten notwendig
  • Stellmotore 230 V entsprechend der Kreise
    Anschluss der Einbaustrecken von links oder rechts möglich.

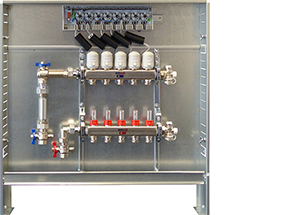

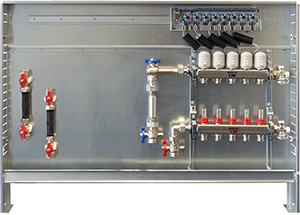

2. Einbauvariante

Verteiler, Schrank, WMZ-Strecke, Kalt- und Warmwasser-Strecke, Klemmleiste 230 V „Switch“ und Stellmotore.

  • Edelstahlverteiler 1“ von 2 bis 13 Gruppen
  • Entleerungs- und Entlüftungs-Set
  • Verteilerschrank in AP oder UP, Farbe: weiß, RAL 9016
  • WMZ-Einbaustrecke ¾“ x 110 mm, Eckausführung
  • KW- und WW-Einbaustrecke, Durchgang - optional
  • Klemmleiste „Switch“ 230 V für bis 8 Zonen (Raumregler)
  • Stellmotore 230 V entsprechend der Kreise
    Anschluss der Einbaustrecken von links oder rechts möglich.

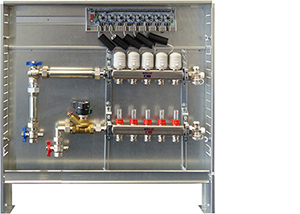

3. Einbauvariante

Verteiler, Schrank, Strangregulierventil-Set, Kalt- und Warmwasser-Strecke, Klemmleiste 230 V „Switch“ und Stellmotore.

  • Edelstahlverteiler 1“ von 2 bis 13 Gruppen
  • Entleerungs- und Entlüftungs-Set
  • Verteilerschrank in AP oder UP, Farbe: weiß, RAL 9016
  • Strangregulierventil-Set, inkl. Ventil MSV-BD, WMZ-Strecke ¾” x 110 mm in den Größen NW 20 mit Kvs 6,0 bzw. oder NW 25 Kvs mit 9,5, Eckausführung
  • KW- und WW-Einbaustrecke, Durchgang - optional
  • Klemmleiste „Switch“ 230 V für bis 8 Zonen (Raumregler) (über 8 Zonen sind zwei Klemmleisten notwendig)
  • Stellmotore 230 V entsprechend der Kreise
    Anschluss der Einbaustrecken von links oder rechts möglich.

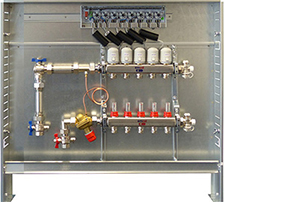

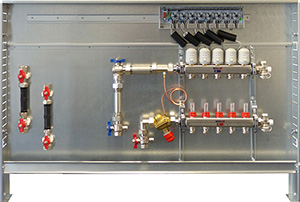

4. Einbauvariante

Verteiler, Schrank, Differenzdruckregler-Set, Kalt- und Warmwasser-Strecke, Klemmleiste 230 V „Switch“ und Stellmotore.

  • Edelstahlverteiler 1“ von 2 bis 13 Gruppen
  • Entleerungs- und Entlüftungs-Set
  • Verteilerschrank in AP oder UP, Farbe: weiß, RAL 9016
  • Differenzdruckregler-Set Regler AB-PM,
  • WMZ-Strecke ¾“ x 110 mm in den Größen NW 20 mit 600 L/h oder 1200 l/h, Eckausführung
  • KW- und WW-Einbaustrecke, Durchgang - optional
  • Klemmleiste „Switch“ 230 V für bis 8 Zonen (Raumregler) (über 8 Zonen sind zwei Klemmleisten notwendig)
  • Stellmotore 230 V entsprechend der Kreise
    Anschluss der Einbaustrecken von links oder rechts möglich.
